TEAC

ダイレクトドライブ・アナログターンテーブル
 TEAC 「TN-4D-SE」

オープン価格

カラー:ウォルナット、ピアノブラック




薄型ダイレクトドライブモーターを採用

スタイリッシュな筐体にナイフエッジトーンアームを搭載した

本格派ターンテーブル。





<新開発ダイレクトドライブ用モーター>

ブラシレスDCモーターを非常に薄型で実現。



マイコン制御によるフィードバック回路により水晶精度の速度偏差で動作し、

ダイレクトドライブ方式ならではの低ワウ・フラッターによる

レコード再生とスタイリッシュな筐体を両立しました。





<アルミ・ダイカスト製プラッター>

高い回転モーメントを持つアルミ・ダイカスト製プラッターは、

新開発モーターと相まってより安定した回転を実現しました。







<ナイフエッジトーンアーム採用>



高級トーンアームブランドとして名高いSAEC社とのコラボレーションによる

可動部にナイフエッジ機構を採用したトーンアームを搭載。

一般的なベアリングによる可動方式に比べ、上下方向により繊細な動きが可能で、

分解能の高いダイナミックなサウンドを体感していただけます。



S字型のトーンアームはユニバーサル式で、

お好みのヘッドシェルやカートリッジへの交換も容易で、

適合カートリッジ重量は、14〜23グラム(ヘッドシェル含む)と

幅広いカートリッジに対応しています。





<アンチスケーティングや針圧の微調整が可能なトーンアーム基部>

適正針圧の微調整が可能なカウンターウエイトや、

アンチスケーティング調整機構など、シビアな調整が可能な機構を取り入れることで、

レコード盤に刻まれた音楽情報をより忠実に読み取ることが可能です。







<SUMIKO社製「Oyster」付属>



TN-4Dには、アメリカで40年の歴史を持つ

カートリッジブランドSUMIKO社製のMMカートリッジ「Oyster」を付属。

幅広いジャンルの音楽再生に定評のある「Oyster」は、

パワフルでアナログらしいサウンドをお楽しみいただけます。





<MM型カートリッジ対応フォノイコライザーアンプ内蔵>

フォノイコライザーを内蔵しており、

フォノ入力の無いアンプに直接接続してお楽しみいただけます。



また、フォノイコライザー用のオペアンプには

新日本無線製のオーディオ用高音質オペアンプNJM8080を採用。



カートリッジで読み取った繊細なフォノ信号を低歪みかつ

ロスなくラインレベルのオーディオ信号に復元します。







衝撃吸収性能に優れたインシュレーター>

インシュレーターにはアルミ削り出しの金属製シェルを採用し、

ラバークッションを介して高密度MDFのコア材に固定。

優れた振動吸収特性により、高いハウリング・マージンを実現しました。





<45、33-1/3の2スピード対応>

LPレコードとEPレコードの再生が可能な

33-1/3回転と45回転に対応。



さらに、回転速度の切り替えとターンテーブルの

スタート/ストップを行う操作ノブには、

美しいスピン模様のアルミ削り出し部品を採用するなど、

操作の質にもこだわりました。






<主な仕様>

[ターンテーブル部 ]

駆動方式 ダイレクトドライブ

モーター ブラシレス DCモーター

回転数 33-1/3rpm、 45rpm

ワウ・フラッター 0.1%以下

S/N比 67dB 以上 A-weighted、 20kHz LPF)

ターンテーブル(プラッター アルミ ・ ダイカスト 、 直径 30cm



[トーンアーム部]

アーム形式 スタティックバランス S 字型トーンアーム

実効アーム長 223mm

針圧可変範囲 0.5g

適用カートリッジ質量
4から13g (付属ヘッドシェル使用時 )
14から23g ヘッドシェルを含む

[カートリッジ部]
形式 MM型

出力電圧 4.0mV 1kHz

針圧 1.5〜 2.5g (2.3g 推奨)

カートリッジ質量 5.3g

付属ヘッドシェル質量 10g(ネジ、ナット、ワイヤー含む)

レコード交換針型番 SUMIKO 社製 Oyster 交換針

[アナログ 出力部]

端子 RCAピン ジャック x1ペア( フォノ /ライン 切替式)

出力電圧
フォノ出力時 4.0mV (1kHz)
ライン出力時 224mV(-13dBV)



AC アダプター電源
入力 AC 100V 240V、 50/60Hz
出力 DC 24V 、 1500mA


消費電力
オン 2.0W以下
待機時 0.5W以下


外形寸法(WxHxD、 突起部を含む
ダストカバーを閉めた場合 420 x 117 x 356 mm
ダストカバーを開けた場合 420 x 381 x 402 mm
ダストカバーを外した場合 420 x 102 x 356 mm


質量 約 6.1g


[付属品 ]
フェルトマット x 1
ドーナツ盤用アダプター x 1
カウンターウエイト x 1
ヘッドシェル x 1
SUMIKO 社 MM 型ステレオカートリッジ Oyster を装着済み
ターンテーブル プラッター x 1
ダストカバー x 1
ダストカバー取付用ヒンジ x 2
GND端子付き RCAオーディオケーブル x 1
AC アダプター GPE036W-240150 x 1
取扱説明書 (保証書付き ) x 1

 ※仕様および外観は改善のため予告なく変更することがあります。

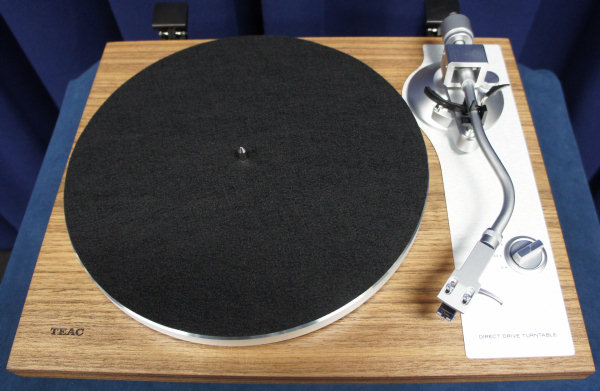

ダイレクトドライブ・アナログターンテーブル
 TEAC 「TN-4D」

オープン価格

生産完了

カラー:ウォルナット、ピアノブラック


新開発の薄型ダイレクトドライブモーターを採用

スタイリッシュな筐体にナイフエッジトーンアームを搭載した

本格派ターンテーブル。

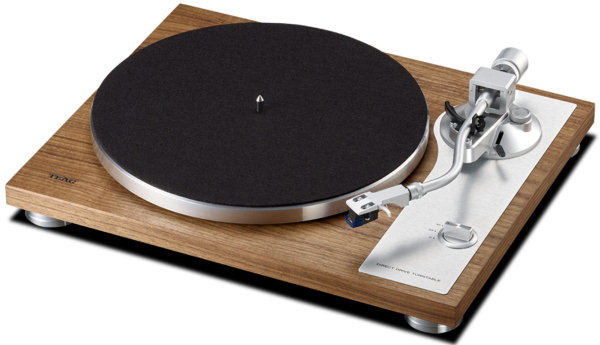

天然ウォルナット材 突板仕上げ筐体

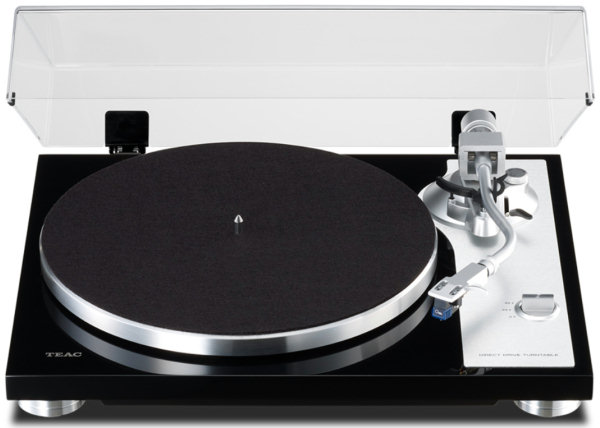

光沢の美しい多層塗り ピアノブラック







<新開発ダイレクトドライブ用モーター>

ブラシレスDCモーターを非常に薄型で実現。



マイコン制御によるフィードバック回路により水晶精度の速度偏差で動作し、

ダイレクトドライブ方式ならではの低ワウ・フラッターによる

レコード再生とスタイリッシュな筐体を両立しました。

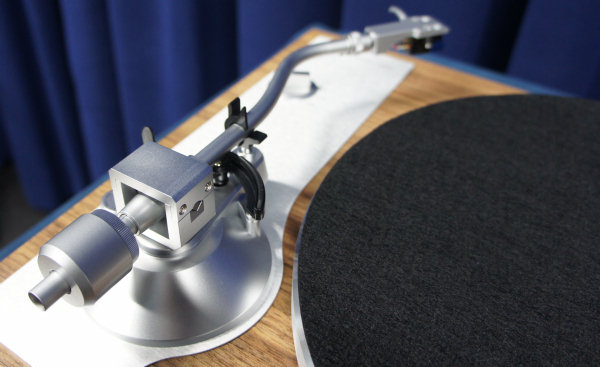

<ナイフエッジトーンアーム採用>

TN-4D 高級トーンアームブランドとして名高いSAEC社とのコラボレーションによる

可動部にナイフエッジ機構を採用したトーンアームを搭載。

一般的なベアリングによる可動方式に比べ、上下方向により繊細な動きが可能で、

分解能の高いダイナミックなサウンドを体感していただけます。

S字型のトーンアームはユニバーサル式で、

お好みのヘッドシェルやカートリッジへの交換も容易で、

適合カートリッジ重量は、14〜23グラム(ヘッドシェル含む)と

幅広いカートリッジに対応しています。

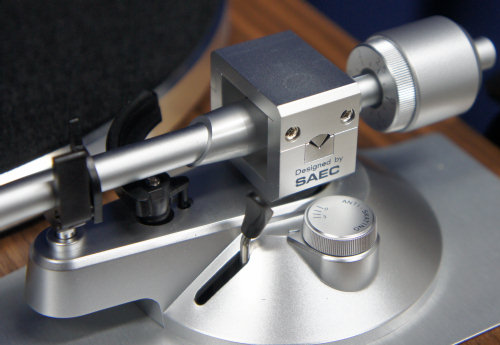

<アンチスケーティングや針圧の微調整が可能なトーンアーム基部>

TN-4D 適正針圧の微調整が可能なカウンターウエイトや、

アンチスケーティング調整機構など、シビアな調整が可能な機構を取り入れることで、

レコード盤に刻まれた音楽情報をより忠実に読み取ることが可能です。







<SUMIKO社製「Oyster」付属>

TN-4Dには、アメリカで40年の歴史を持つ

カートリッジブランドSUMIKO社製のMMカートリッジ「Oyster」を付属。

幅広いジャンルの音楽再生に定評のある「Oyster」は、

パワフルでアナログらしいサウンドをお楽しみいただけます。





<MM型カートリッジ対応フォノイコライザーアンプ内蔵>

フォノイコライザーを内蔵しており、

フォノ入力の無いアンプに直接接続してお楽しみいただけます。

また、フォノイコライザー用のオペアンプには

新日本無線製のオーディオ用高音質オペアンプNJM8080を採用。



カートリッジで読み取った繊細なフォノ信号を低歪みかつ

ロスなくラインレベルのオーディオ信号に復元します。

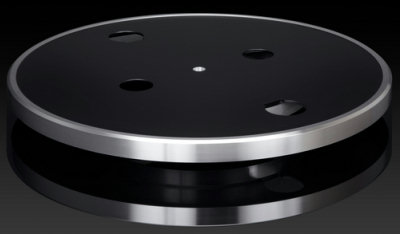

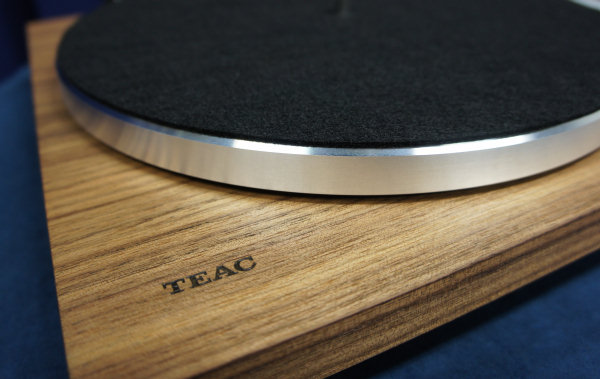

<アルミ・ダイカスト製プラッター>

TN-4D 高い回転モーメントを持つアルミ・ダイカスト製プラッターは、

新開発モーターと相まってより安定した回転を実現しました。

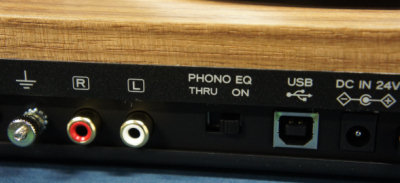

<USBデジタル出力>

レコードの再生音をUSB端子経由で

CDクオリティのデジタルオーディオデータとしてパソコンに保存可能。



貴重なレコード・コレクションをデジタルアーカイブ化することで大切に保管しながら、

お手持ちのデジタルオーディオプレーヤーで音源を外に持ち出したり、

CD-Rに焼いてカーオーディオで聴いたり、様々な場所でお楽しみ頂くことも可能になります。



また、ライン出力/フォノ出力兼用のピンジャックには金メッキ処理を施し、

経年変化による接続部における信号劣化を抑えています。





衝撃吸収性能に優れたインシュレーター>

インシュレーターにはアルミ削り出しの金属製シェルを採用し、

ラバークッションを介して高密度MDFのコア材に固定。

優れた振動吸収特性により、高いハウリング・マージンを実現しました。

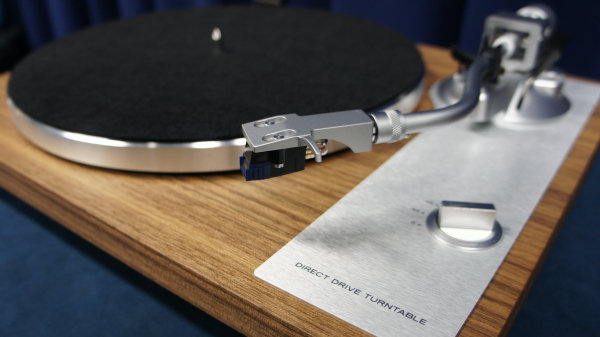

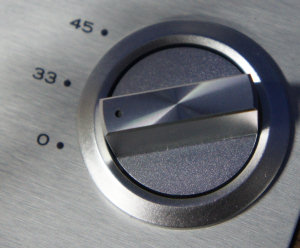

<45、33-1/3の2スピード対応>

LPレコードとEPレコードの再生が可能な

33-1/3回転と45回転に対応。

さらに、回転速度の切り替えとターンテーブルの

スタート/ストップを行う操作ノブには、

美しいスピン模様のアルミ削り出し部品を採用するなど、

操作の質にもこだわりました。

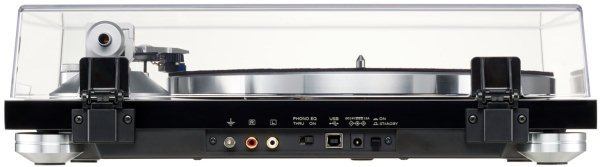

リアパネルにGND端子を装備

(GND線付きRCAピンケーブル付属)







<主な仕様>

<ターンテーブル部>

駆動方式:ダイレクトドライブ

モータ:ブラシレスDCモータ

回転数: 33 1/3回転、45回転

ワウ・フラッター: 0.1%

S/N比: 67dB以上 (A-weighted、20kHz LPF)

サイズ :アルミ・ダイキャスト製、直径30cm



<トーンアーム部>

形式: スタティックバランス型S字トーンアーム

実効アーム長: 223mm

針圧可変範囲: 0g〜5.0g

適用カートリッジ質量: 4.0g〜13.0g

14g〜23g (付属ヘッドシェルを含む)



<カートリッジ部>

 形式: MM型

出力電圧: 4.0mV (1kHz)

針圧: 1.5〜2.5g (2.3g 標準)

質量: 5.3g

付属ヘッドシェル質量: 10g(ネジ、ナット、ワイヤー含む)

レコード交換針型番: SUMIKO製 Oyster交換針



<アナログ出力>

 端子: RCAピンジャック (フォノ/ライン切替式)

出力電圧:

フォノ出力時 4.0mV (1kHz)

ライン出力時 224mV (-13dBV)



<USB出力部>

端子: USB B (5V 100mAのUSBバスパワーが必要)

出力信号: PCM、8k/11.025k/16k/22.5k/32k/44.1k/48kHz、16bit



電源: AC 100〜240V、50/60Hz

消費電力: 2W (スタンバイ時0.5W以下)

外形寸法: 420(W) × 117(H) × 356(D) mm (突起部含む)

質量: 約6.1kg



付属品: フェルトマット、ドーナツ盤用アダプター、

カウンターウエイト、ヘッドシェル、

SUMIKO製MM型ステレオカートリッジOyster (ヘッドシェルに装着済み)、

アルミ・ダイキャスト製プラッター、ダストカバー、ヒンジ、

GND端子付きRCAケーブル、ACアダプター (GPE036W-240150)、

取扱説明書 (保証書付き)



※RoHSに対応しています。

※仕様および外観は改善のため予告なく変更することがあります。
