Marantz





フルディスクリート無帰還型出力バッファーを搭載した、

マランツ 初のUSB-DAC/ヘッドホンアンプ





USB-DAC/ヘッドホンアンプ
「HD-DAC1」
価格:108,000円(税別)


展示・体験試聴中!








USB-DAC

<DSD再生対応 USB-B入力>

 新たにPCからのDSD信号(2.8/5.6MHz)入力に対応。
ASIOドライバーによる、ネイティブ再生及び、DoP(DSD Audio over Frames)の両方に対応しています。PCM信号については、最大192kHz/24bitまでの
入力に対応。

 PCとクロックを同期せず、HD-DAC1本体の高精度なクロック回路で制御をおこなう、アシンクロナスモードにも対応。PC側のクロックの揺らぎ(ジッター)に左右されないジッターフリー伝送が可能です。



<同軸/光デジタル入出力>

 最大192kHz/24bitのPCM信号に対応する同軸デジタルを1系統、
光デジタル入力を2系統装備しています。同軸/光デジタル入力とUSB-A入力からの信号は、D/A変換の前に、ジッターリデューサーにより、ジッターを低減されます。

 CDプレーヤーや、ネットワークプレーヤー、TV等のデジタル機器を接続し、HD-DAC1のD/Aコンバーター、アナログ出力回路を通した、高品位な再生を行う事ができます。



<対応フォーマット>

USB-B
フォーマット:DSD
サンプリング周波数:2.8224/5.6448MHz
ビットレングス:1bit

フォーマット:PCM
サンプリング周波数:32/44.1/48/88.2/96/176.4/192kHz
ビットレングス:16/24bit

同軸
フォーマット:PCM
サンプリング周波数:32/44.1/48/88.2/96/176.4/192kHz
ビットレングス:16/24bit


フォーマット:PCM
サンプリング周波数:32/44.1/48/88.2/96/176.4/192kHz
ビットレングス:16/24bit



<iPod、iPhoneデジタル接続対応 フロントUSB-A入力>

 iPod/iPhoneとのデジタル接続とUSBメモリーからの音楽ファイル再生
(MP3/WMA/AAC/WAV)に対応するUSB-A端子をフロントパネルに装備。iPodの内蔵D/Aコンバーターを使用せずに音楽信号をデジタルのまま出力し、HD-DAC1の高性能D/Aコンバーターによってアナログ変換することで、より高品位な再生が可能です。最大48kHz/16bitの信号に対応しています。

 iPodの充電にも対応しているため、バッテリーの残量を気にすることなく音楽再生を楽しめます。iPodの充電中にHD-DAC1がスタンバイモードに入っても、
iPodが完全に充電されるまで充電を継続します。




デジタル・オーディオ・テクノロジー

<デジタル・アイソレーション・システム>

 USB接続されたPCから流入する高周波ノイズ及び、HD-DAC1のデジタル
回路から発生する高周波ノイズによる音質への悪影響を排除するために、
高速デジタルアイソレーターを8素子、16回路使用した
「デジタル・アイソレーション・システム」を搭載。


 ICチップ上に、組み込まれたトランス・コイルを介して磁気によりデータ転送を行い、入力側と出力側は電気的に絶縁された状態になります。

 デジタルオーディオ回路とD/Aコンバーター間の信号ラインを絶縁することで、DAC回路及び、アナログオーディオ回路への高周波ノイズの影響を排除。

 これにより、高周波ノイズによる音質劣化を防止。透明感が高く、安定したサウンドを実現しました。


<DSD ダイレクト変換対応 D/Aコンバーター>

 数多くのマランツ製SACDプレーヤーでの採用実績があり、使いこなしを知り尽くした、シーラスロジック「CS4398」を採用。DSD信号のダイレクトD/A変換と、192kHz/24bitのPCM信号に対応し、情報量の豊かさと空間表現力に
定評がある高性能DACです。



<デュアル・クリスタル クロック>

 高精度なD/A変換のために、NA-11S1やSA-14S1等の上位モデルと同様に、クロック回路に超低位相雑音クリスタルを搭載。

 さらに、44.1kHz系、48kHz系それぞれに専用のクリスタルを搭載することにより、入力信号のサンプリング周波数に応じて最適なクロックを供給。
ジッターを抑制し、明瞭な定位と見通しの良い空間表現を実現しました。




アナログ・オーディオ・テクノロジー

<HDAM(R)搭載 フルディスクリート・アナログ出力回路>

 D/Aコンバーター以降のアナログステージは、ハイスピードで情報量豊かなサウンドのために、NA8005と同様の回路構成によるフルディスクリート回路としました。

 マランツ独自の高速アンプモジュールHDAM(R)及び、HDAM−SA2(R)に
よって電流帰還型フィルターアンプ兼、送り出しアンプを構成しています。
左右チャンネルの等長、平行配置を徹底してレイアウトすることにより、
チャンネルセパレーション、空間表現力を高めています。

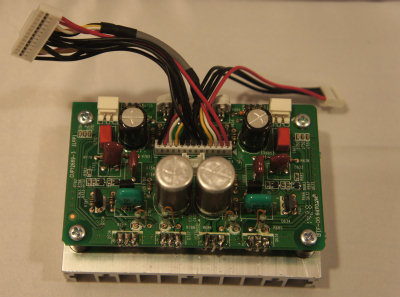

<新開発 ヘッドホンアンプ>

 電圧増幅段には、HDAM-SA2(R)による、電流帰還型回路を搭載。
そして、ヘッドホンをドライブする出力段にはHD-DAC1のために新規に開発
されたフルディスクリート構成の無帰還型バッファーアンプを実装しています。

 ゲインを持たず、ヘッドホンのドライブのみを行うバッファーアンプによって
ドライバーからの逆起電力の影響を排除し、並外れた駆動力を実現しました。

 製品ごとに異なるヘッドホンの感度やインピーダンス特性にかかわらず、
ゆとりを持ってドライブ。思わず息をのむようなディテールの緻密さに加え、
サウンドステージの広さ、奥行き、高さに至るまで正確に再現する空間表現力を実現しました。




ボリューム素子


<ゲイン切り替え機能>

 3段階(Hign 22dB/Mid 16dB/Low 11dB)のゲイン切り替え機能を装備。
接続するヘッドホンのインピーダンス、能率に合わせて最適な音量に設定することができます。




<シールドケース付き EI コアトランス>

 電源供給に余裕を持たせ、常に安定した音楽再生を行うために、大容量 EI コア電源トランスを搭載しました。シールドケースに収めることで音質に悪影響を及ぼす磁束漏れを抑え、周囲の回路への干渉を抑制しています。


 デジタルオーディオ回路、アナログオーディオ回路、USBインターフェイス、
ディスプレイのそれぞれブロックごとに専用の二次巻線を用い、後段の整流回路や平滑回路も独立させることで、回路間の相互干渉を排除しました。
クリーンかつ安定した電源を供給し、高品位な音楽再生を支えています。



<カスタム・ブロック・コンデンサー>

 アナログ回路電源用のブロックケミコンには、ニチコン製のマランツ専用カスタムブロックコンデンサー(3,300μF)を使用しています。

 試作と試聴を繰り返し、最適なコンデンサーをニチコン社と共同開発しました。



<オーディオグレードのフィルムコンデンサー>

 アナログ出力回路には、SACDプレーヤーや、ネットワークオーディオプレーヤーと同様に、オーディオグレードのフィルムコンデンサーを使用。

 細部に至るまで徹底したサウンドチューニングを施しています。



<可変/固定出力>

 アナログ音声出力を2系統(可変/固定)装備。

固定出力をプリメインアンプに接続して、USB−DACとして使用できるほか、
可変出力をパワーアンプやアクティブスピーカーに接続し、USB-DAC付き
プリアンプとして使用することもできます。



<真鍮削り出しピンジャック>

 アナログ音声出力端子には、真鍮削り出しのピンジャックを採用。

 金メッキを施し、経年変化による音質の劣化を防止。端子の間隔を広く取っているため、プラグの大きなオーディオケーブルも容易に接続できます。



<ダブル・レイヤード・シャーシ>

 メインシャーシに、ボトムプレートを追加することによって重心を下げ、
外部からの振動による音質への影響を抑制するダブルレイヤード・シャーシを採用。

 シャーシを支える脚部には、HD-DAC1専用に開発された
アルミダイキャスト・インシュレーターを装備しています。




その他の特徴

アルミ・フロントパネル

ポートホール・ディスプレイ

ディスプレイ オフ機能

オートスタンバイ機能

低消費電力 スタンバイモード









<HD-DAC1 主な仕様>
再生周波数範囲
2Hz - 96kHz

再生周波数特性
2Hz - 50kHz(-3dB)/DSD、PCM:192kHz
2Hz - 20kHz(PCM:44.1kHz)

S/N比
110dB(可聴帯域)

ダイナミックレンジ
106dB(DSD/192kHz)可聴帯域

高調波歪率
0.0012% (1kHz、可聴帯域)

出力レベル
アナログ出力(固定)
2.3V RMS(PCM)
1.7V RMS(DSD)

アナログ出力(可変)
2.3V RMS(PCM、ボリューム最大、ゲイン:Low)
1.7V RMS(DSD、ボリューム最大、ゲイン:Low)

ヘッドホン出力(ゲイン:Low)
800mV/32Ω(ボリューム最大、ゲイン:Low)

入出力端子
音声出力端子
アナログ(固定)×1
アナログ(可変)×1
ヘッドホン×1

音声入力端子
USB-B ×1
同軸デジタル ×1
光デジタル ×2
アナログ(3.5mmステレオミニ) ×1
USB-A(フロント) ×1

その他の端子
マランツリモートバス(RC5)入出力 ×1

消費電力
35W

待機電力
0.3W

最大外形寸法
W250×H90×D270mm

質量
5.0kg

付属品
簡単セットアップガイド、取り扱い説明書(CD-ROM)、
リモコン(RC001HD)、単4形乾電池×2、
音声ケーブル、USBケーブル、リモート接続ケーブル、
電源コード


※製品の仕様、規格および外観は改良のため予告なく変更する場合があります。
