B&W <700 S2>

New 700 Series




新 700 シリーズでは、

このクラス最高性能の

スピーカー・シリーズを

開発するにあたり、


前身である

CM S2シリーズの

フィロソフィーを発展させ、

800シリーズ Diamond の

テクノロジーと、

新しい

アコースティック・イノベーションを

導入しました。



 2017年 11月 発売予定。



<フロア型>

702 S2   703 S2          704 S2



<ブックシェルフ型>

705 S2   706 S2          707 S2



<センター型>

HTM 71 S2    HTM 72 S2

















<New 700 シリーズ テクノロジー>








カーボンドーム・トゥイーター




新しい700シリーズには、


Bowers & Wilkins の

全く新しいトゥイーター技術、

カーボン・ドームを導入しています。


これは、

600S2シリーズで使用した

アルミニウム製ダブルドームと、

800シリーズDiamondで使用した

Diamondドームの

性能ギャップを埋める

トゥイーターです。

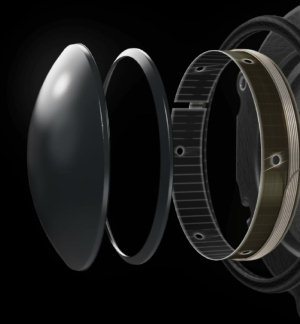

カーボン・ドームは

2つの部分で構成されています。




前方部は、

カーボンのPVD(物理蒸着法)

コーティングによって

硬化させた30ミクロンの

アルミニウム製ドームです。




もう一つは、

メインドームの形に合うよう

中央部が切り抜かれた

300ミクロンのカーボン・リングで、

メイン・ドームの内面に接合されます。




その結果、

質量を過度に増やすことなく、

また、高域一次共振周波数を

47kHzまで上げることで、

優れた剛性と音の歪みへの耐性を

実現しました。

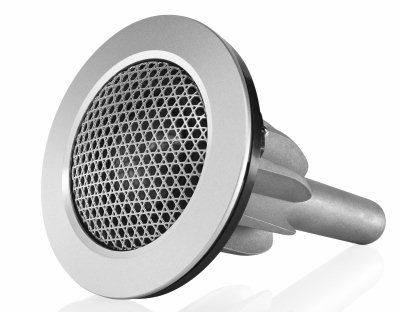

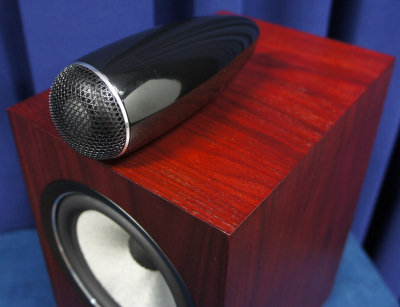

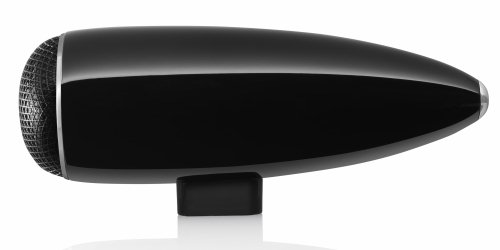

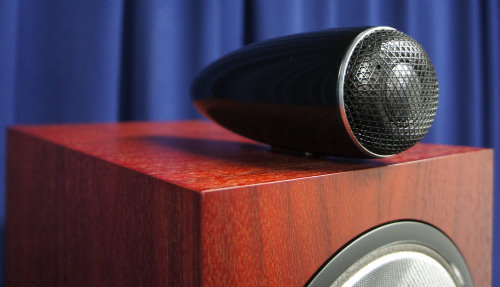

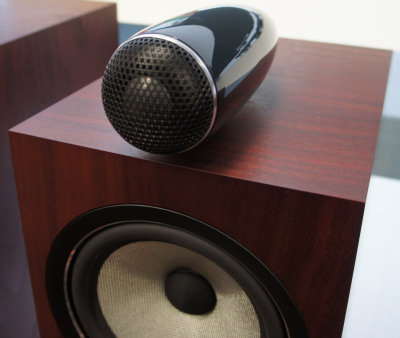

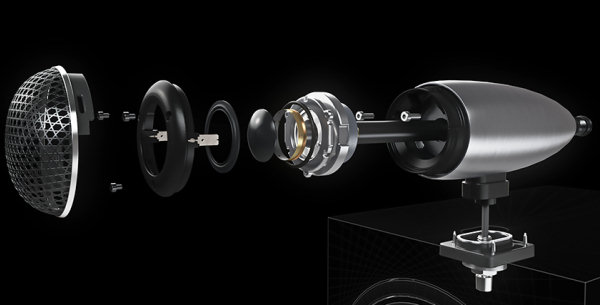

ソリッドボディー・トゥイーター



705 S2と702 S2の

トゥイーター・オン・トップ部に、

ソリッド・ボディ・トゥイーター・

テクノロジーを採用しました。




この設計は、


800シリーズDiamondに

用いられた方法を受け継いだもので、

性能面で同じメリットが得られるものです。



より剛性が高く、


共振を抑えた構造にするため、

705 S2と702 S2では、

空洞のある亜鉛ハウジングを

用いる代わりに、

無垢のアルミニウムを


切削したものを使用しています。

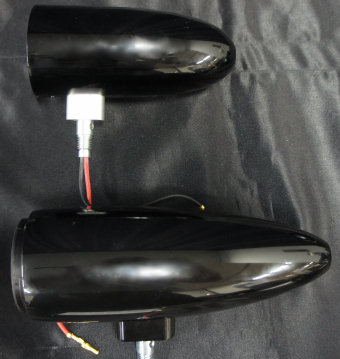

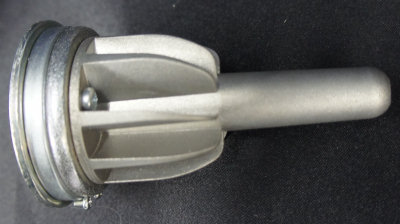

上写真:旧型CMモデル 亜鉛ハウジング・ボディ

下写真:新型 無垢アルミ切削ボディ



1kg超の質量があるため

非常に安定しています。




この構造を採用したことにより、


トゥイーター・ボディを

ヒートシンクとして用いることができ、

800シリーズDiamondと同様の

デカップリング構造と

開口率の高いグリル・デザインを

採用できました。

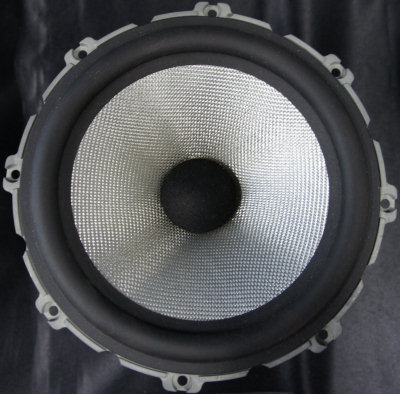

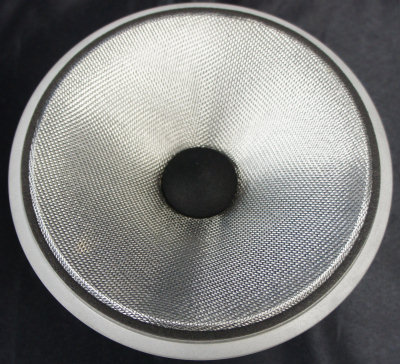

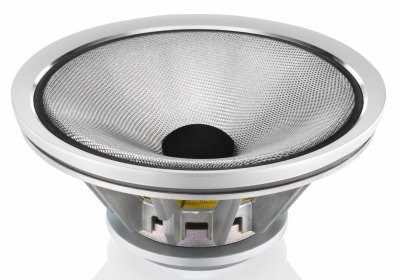

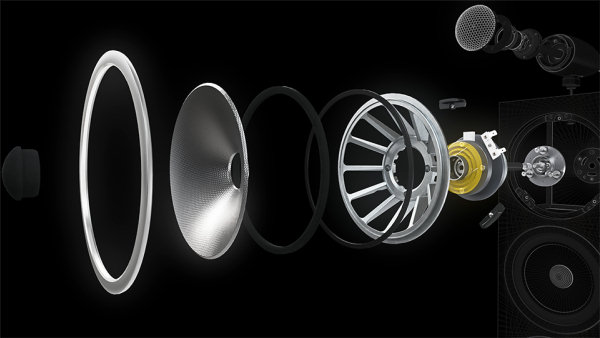

コンティニアム・コーン
(Continuum:連続体)





新700シリーズの各モデルには、


800シリーズDiamondで初めて導入された

コンティニュアム・コーン・ドライバーが

用いられています。



コンティニュアム・コーンのデザインは、


最適化かつ

コントロールされた

柔軟性を基にしています。





これは、


従来のドライブユニットの開放性と

中立性を劇的に損ねる、

ピストン・モーションから

分割共振モーションへの

急激な移行を防ぐのに役立つものです。




従来のケブラーを用いた

デザインを継承しながら、

より良い音を再現することができます。




このコーンは


ケブラーと同じ織物複合材で、

分割共振の制御に優れており、

より心地の良い繊細な

中音域を再現します。

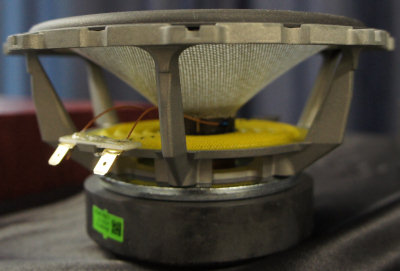

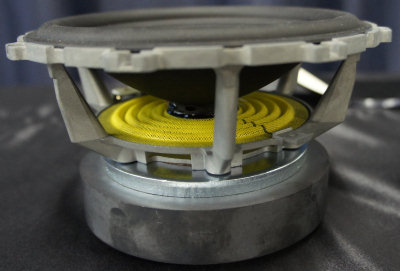

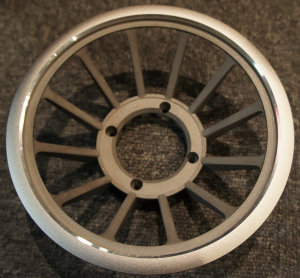

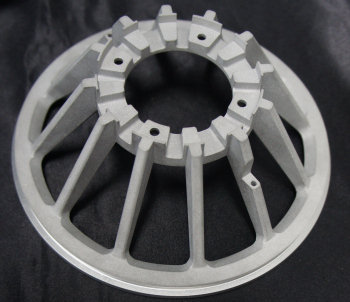

ミッドレンジ・シャーシ



新700シリーズには、

フロアスタンド型

スピーカーが3モデルあり、

そのすべてに

専用のミッドレンジ・ドライバーを

搭載しています。




このミッドレンジ・ドライバーには、

CMシリーズの

亜鉛製シャーシよりも剛性の高い、

FEA(有限要素法)により最適化された

アルミニウム製シャーシを用いています。

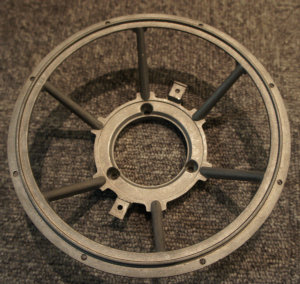

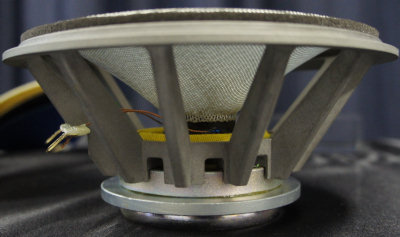

左写真:旧型 CMシリーズ・シャーシ

右写真:700S2 シリーズ フロア型
採用シャーシ




この最適化された形状は、

シャーシ前面にある

チューンド・マス・ダンパーにより

さらに制御されています。




これにより

不要な共鳴が抑制され、

よりクリアーな中音域再生が

可能になりました。

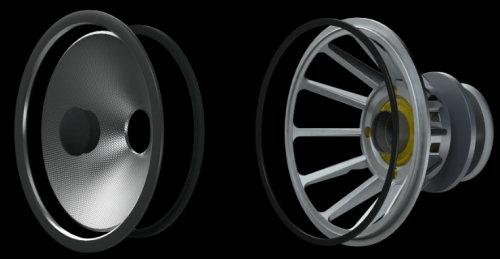

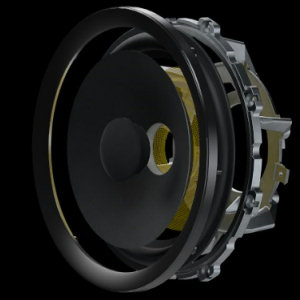

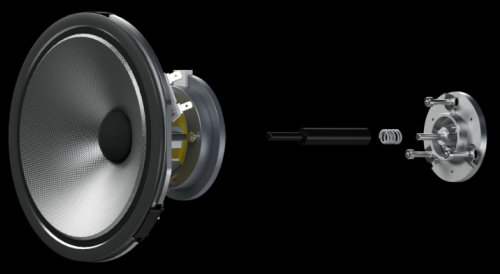

ミッドレンジ・デカップリング



新しい

中音域デカップリング・システムは、

800シリーズDiamondに

用いられた構造を簡素化し、

これまで、

CM10 S2に採用していた

ドローバー(引っぱり棒)

デザインから変更しました。




構造が

よりシンプルになったことで、

コストパフォーマンスが向上した結果、


本シリーズのすべての

フロアスタンド型スピーカーに

ミッドレンジ・デカップリングを

導入することが可能となり、

中音域の広がりを

大きく改善できました。

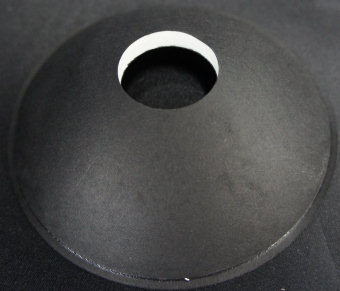

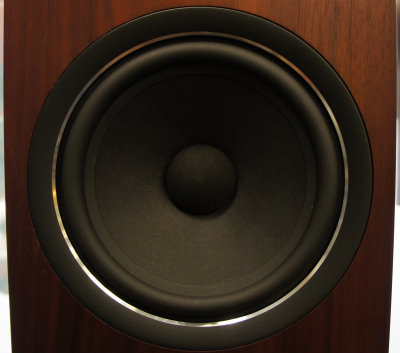

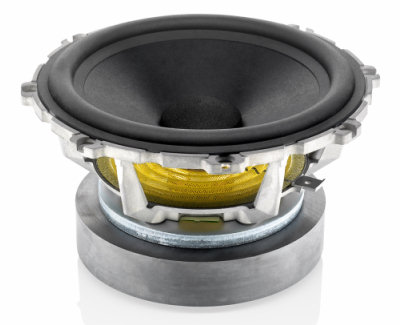

新しい エアロフォイル・コーン
(Aerofoil:翼型)





新700シリーズでは、

800シリーズDiamondに用いられた

エアロフォイルを

新たに最適化する

開発を行いました。






新しいデザインでは、

カーボンファイバー・スキンではなく

ペーパーを使用し、


間に挟む素材も

800シリーズDiamondや

DBシリーズ・サブウーファーで用いられた

シンタクティック・フォームから

EPS(Expanded Poly-Styrene)としました。







その結果、

CM S2シリーズと比べて、

低音域再生が飛躍的に向上しました。

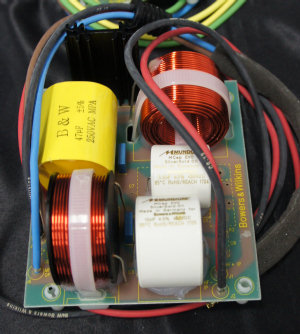

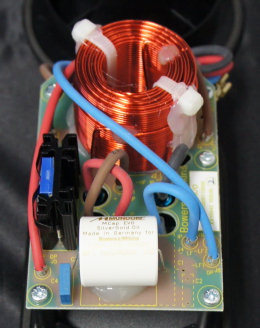

ブックシェルフ型 707 S2採用
クロスオーバー回路。

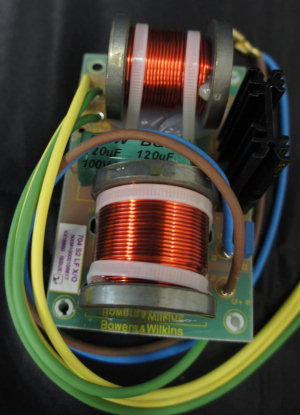

フロア型 704 S2採用
HF/MF クロスオーバー回路



フロア型 704 S2採用
LF クロスオーバー回路

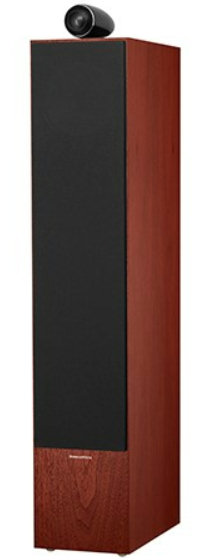

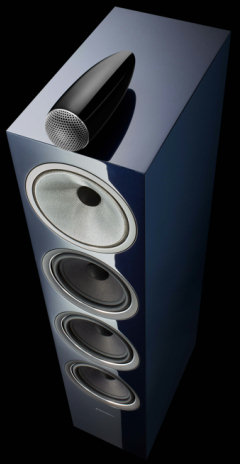

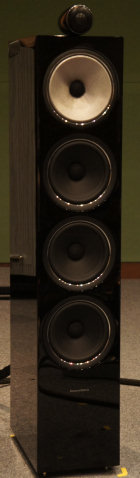

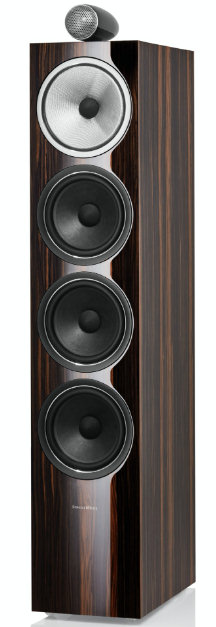

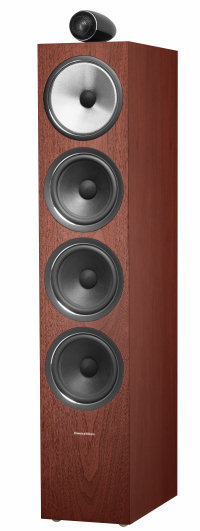

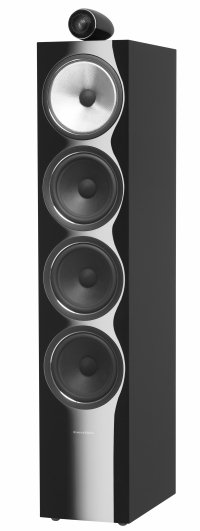

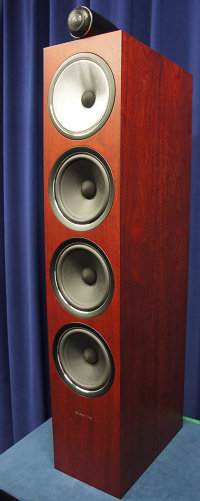

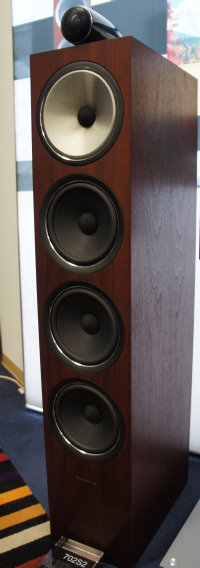

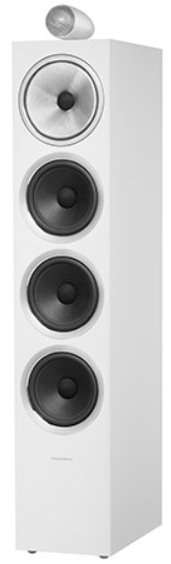

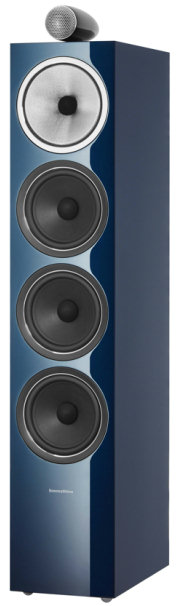

B&W 「702 S2」


カラー: ローズナット

価格: 300,000円(1本)(税別)


カラー: ピアノブラック

価格:315,000円(1本)(税別)





3ウェイ・バスレフ型

 1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 150mm  コンティニュアム・コーンFSTミッドレンジ

    3 x 165mm  エアロフォイル・プロファイル・バス





<702 S2 仕様>

型式
3ウェイ・バスレフ型


使用ユニット
1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 150mm  コンティニュアム・コーンFSTミッドレンジ

3 x 165mm  エアロフォイル・プロファイル・バス


周波数帯域
28Hz〜33kHz


周波数レスポンス
(基準値に対し±3dB)

45Hz〜28kHz


感度(2.83V/1m)
90dB


高調波歪
2次及び3次高調波(90dB軸上1m)
<1% 86Hz〜28kHz
<0.5% 110Hz〜20kHz


公称インピーダンス
8Ω(最低3.1Ω)


外形寸法
高さ:
994mm(キャビネットのみ)
1087mm(トゥイーター+台座含む)


幅:
200mm(キャビネットのみ)
366mm(台座含む)


奥行:
337mm(キャビネットのみ)
364mm(グリル+ターミナル含む)
414mm(台座含む)


質量
29.5kg

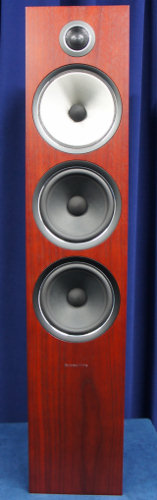

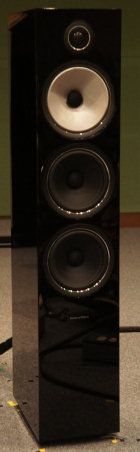

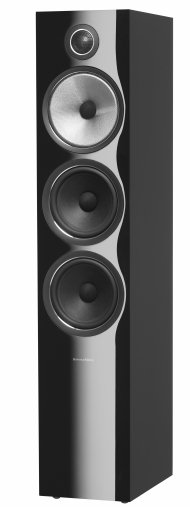

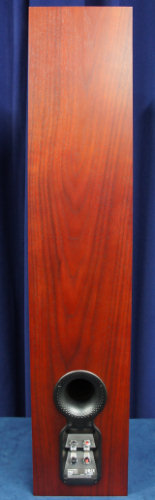

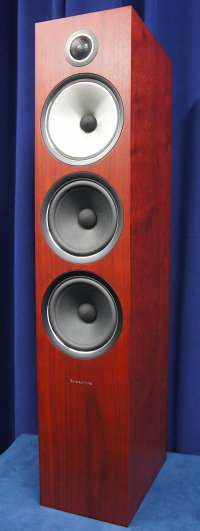

B&W 「703 S2」


カラー: ローズナット

価格:
228,000円(1本)(税別)


カラー: ピアノブラック

価格:240,000円(1本)(税別)






3ウェイ・バスレフ型

1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 150mm  コンティニュアム・コーン FSTミッドレンジ

2 x 165mm  エアロフォイル・プロファイル・バス



<703 S2 仕様>

型式
3ウェイ・バスレフ型

使用ユニット
1 x 25mm デカップル・カーボン・ドーム・トゥイーター

1 x 150mm コンティニュアム・コーンFSTミッドレンジ

2 x 165mm エアロフォイル・プロファイル・バス


周波数帯域
30Hz〜33kHz


周波数レスポンス
(基準値に対し±3dB)

46Hz〜28kHz


感度(2.83V/1m)
89dB


高調波歪
2次及び3次高調波(90dB軸上1m)
<1% 90Hz〜22kHz
<0.5% 120Hz〜20kHz


公称インピーダンス
8Ω(最低3.1Ω)


外形寸法
高さ:
990mm(キャビネットのみ)
1025mm(台座含む


幅:
200mm(キャビネットのみ)
320mm(台座含む)


奥行:
300mm(キャビネットのみ)
321mm(グリル+ターミナル含む)
370mm(台座含む)


質量
25kg

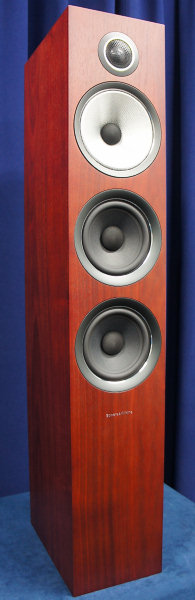

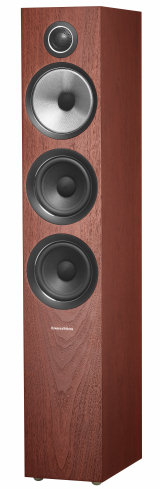

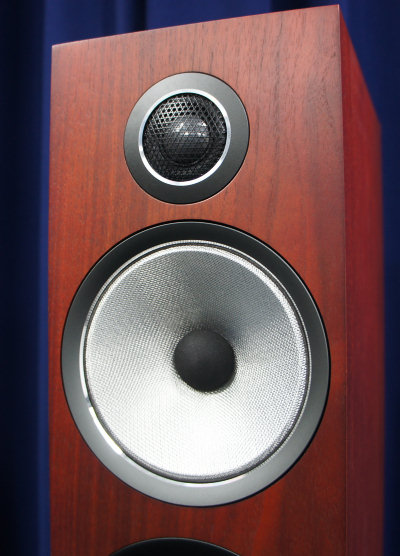

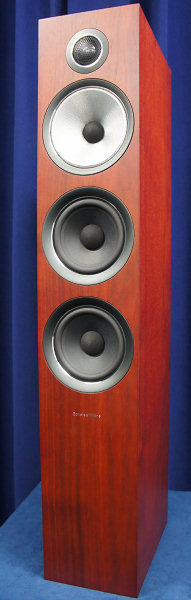

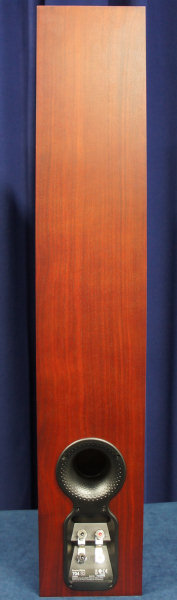

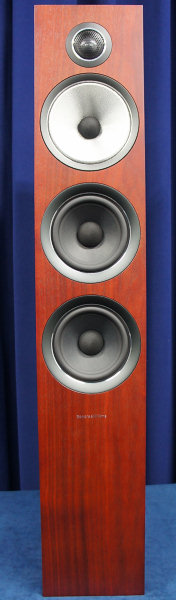

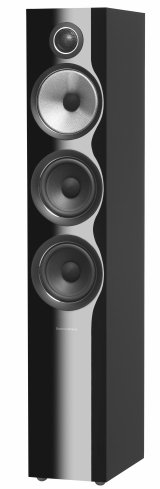

B&W 「704 S2」


カラー: ローズナット

価格:170,000円(1本)(税別)


カラー: ピアノブラック

価格:178,000円(1本)(税別)





3ウェイ・バスレフ型

1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 130mm  コンティニュアム・コーン FSTミッドレンジ

2 x 130mm  エアロフォイル・プロファイル・バス




<704 S2 仕様>


型式
3ウェイ・バスレフ型

使用ユニット
1 x 25mm デカップル・カーボン・ドーム・トゥイーター

1 x 130mm コンティニュアム・コーンFSTミッドレンジ

2 x 130mm エアロフォイル・プロファイル・バス


周波数帯域
43Hz〜33kHz


周波数レスポンス
(基準値に対し±3dB)

48Hz〜28kHz


感度(2.83V/1m)
88dB

高調波歪
2次及び3次高調波(90dB軸上1m)
<1% 100Hz〜22kHz
<0.5% 300Hz〜20kHz


公称インピーダンス
8Ω(最低3.1Ω)


外形寸法
高さ:
925mm(キャビネットのみ)
959mm(台座含む)


幅:
165mm(キャビネットのみ)
252mm(台座含む)


奥行:
255mm(キャビネットのみ)
277mm(グリル+ターミナル含む)
298mm(台座含む)


質量
18.5kg

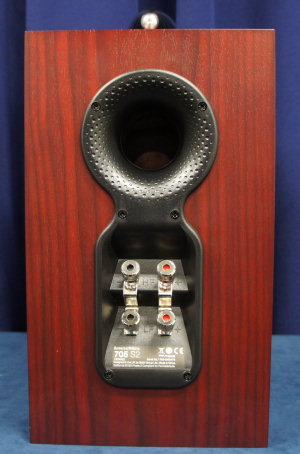

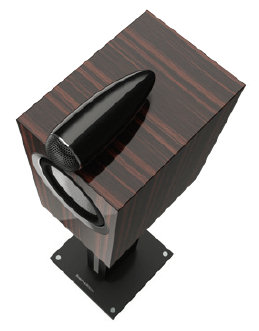

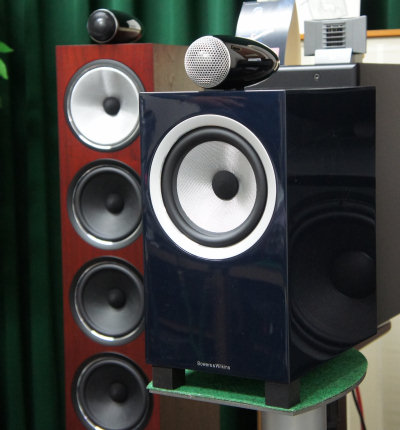

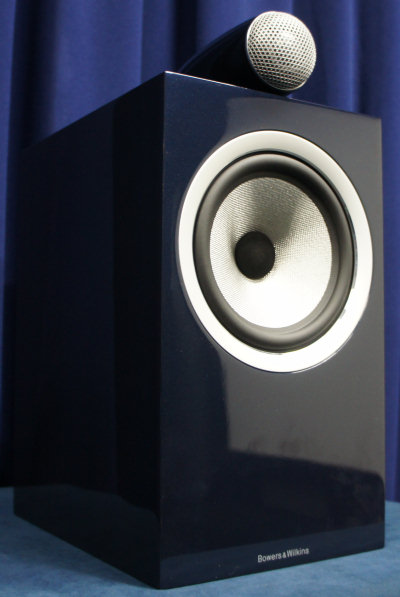

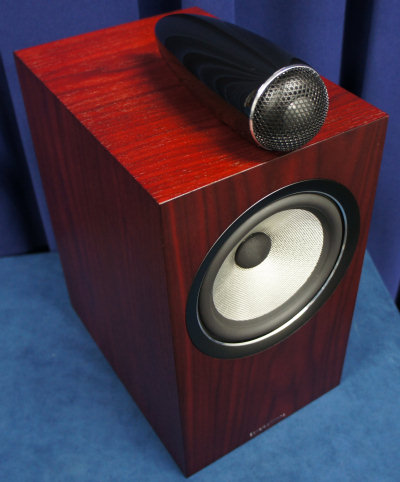

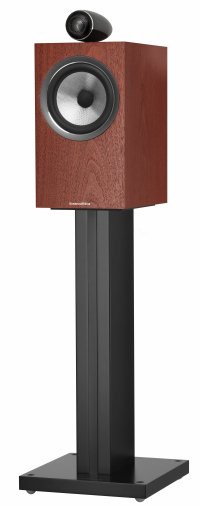

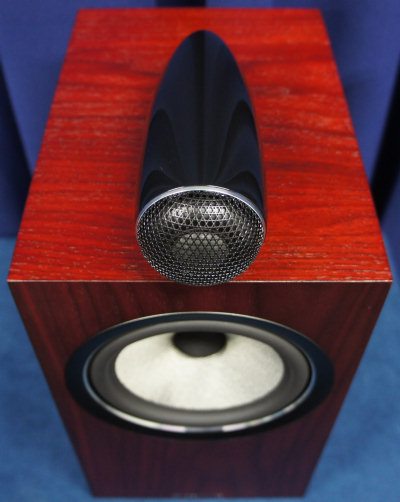

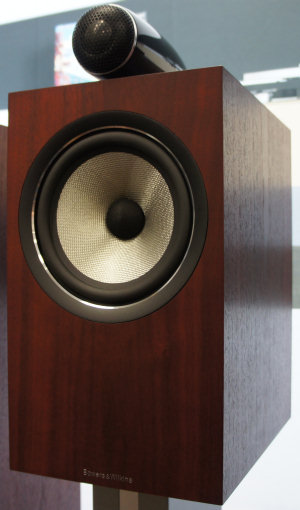

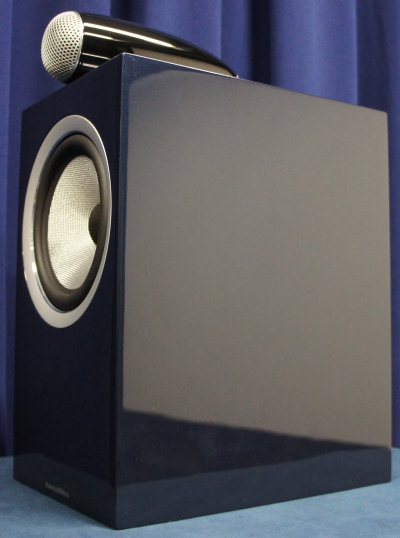

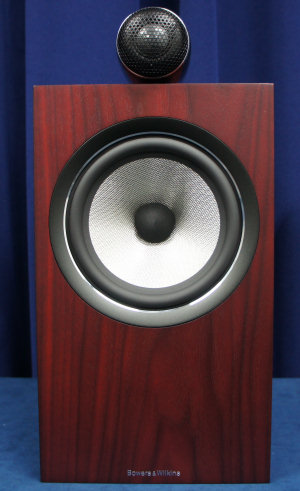

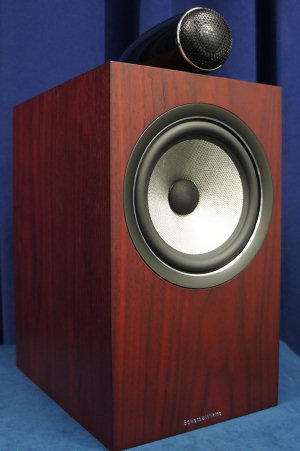

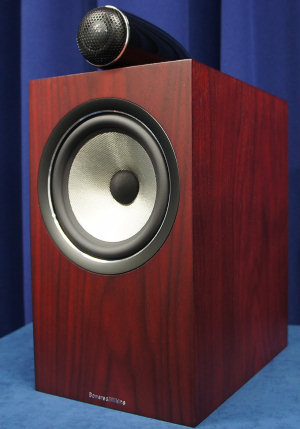

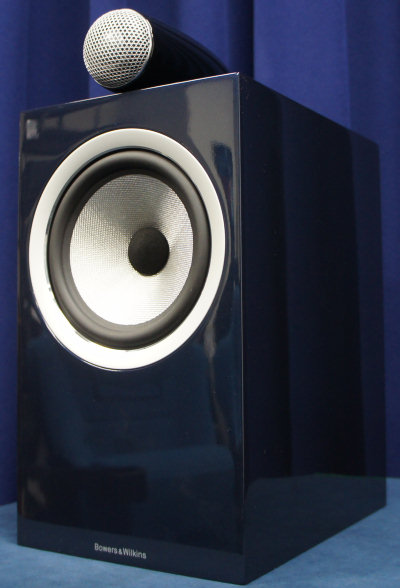

B&W 「705 S2」


カラー: ローズナット

価格:
320,000円(ペア)(税別)


カラー: ピアノブラック

価格:336,000円(ペア)(税別)



<スタンド:FS 700 S2>



カラー:ブラック、シルバー

価格:
68,000円(ペア)(税別)


H615 (スパイク含まず)×W290×D298mm
質量: 6s / 1本 (充填材無)





2ウェイ・バスレフ型

1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 165mm  コンティニュアム・コーン・ミッド/バス





<705 S2 仕様>


型式
2ウェイ・バスレフ型


使用ユニット
1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 165mm  コンティニュアム・コーン・ミッド/バス


周波数帯域
45Hz〜33kHz


周波数レスポンス
(基準値に対し±3dB)

50Hz〜28kHz


感度(2.83V/1m)
88dB


高調波歪
2次及び3次高調波(90dB軸上1m)
<1% 100Hz〜22kHz
<0.5% 150Hz〜20kHz


公称インピーダンス
8Ω(最低3.7Ω)


外形寸法
高さ:
340mm(キャビネットのみ)
407mm(トゥイーター含む)


幅:200mm


奥行:
285mm(キャビネットのみ)
301mm(グリル+ターミナル含む)


質量
9.3kg

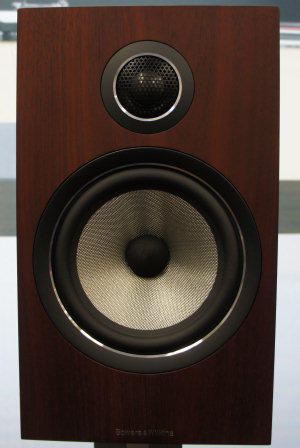

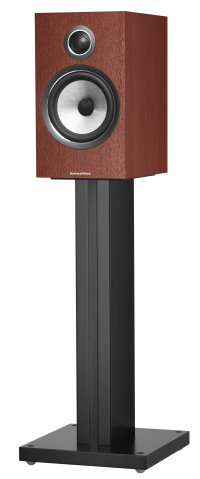

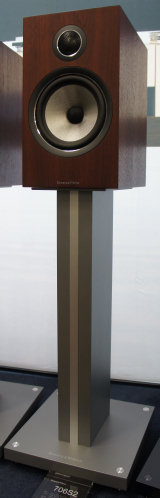

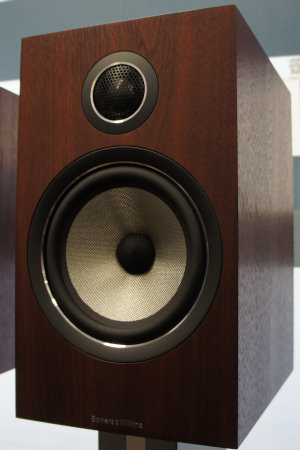

B&W 「706 S2」



カラー: ローズナット

価格:
233,000円(ペア)
(税別)


カラー: ピアノブラック

価格:245,000円(ペア)(税別)





<スタンド:FS 700 S2>



カラー:ブラック、シルバー

価格:
68,000円(ペア)(税別)

H615 (スパイク含まず)×W290×D298mm
質量: 6s / 1本 (充填材無)







2ウェイ・バスレフ型

1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 165mm  コンティニュアム・コーン・ミッド/バス






<706 S2 仕様>
型式
2ウェイ・バスレフ型

使用ユニット
1 x 25mm デカップル・カーボン・ドーム・トゥイーター

1 x 165mm コンティニュアム・コーン・ミッド/バス


周波数帯域
45Hz〜33kHz


周波数レスポンス
(基準値に対し±3dB)

50Hz〜28kHz


感度(2.83V/1m)
88dB


高調波歪
2次及び3次高調波(90dB軸上1m)
<1% 100Hz〜22kHz
<0.5% 150Hz〜20kHz


公称インピーダンス
8Ω(最低3.7Ω)


外形寸法
高さ:  340mm

幅:  200mm


奥行:
285mm(キャビネットのみ)
301mm(グリル+ターミナル含む)


質量
8kg

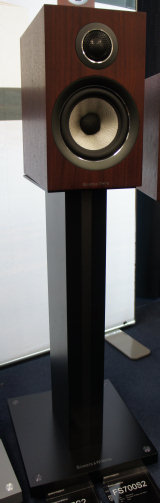

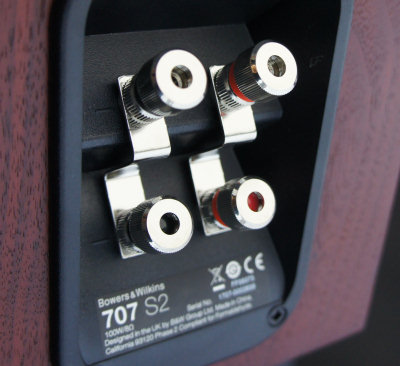

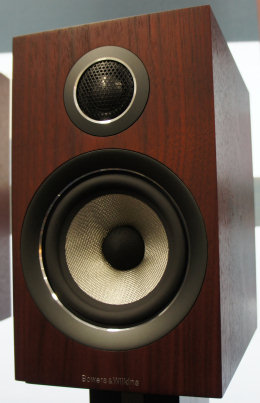

B&W 「707 S2」



カラー: ローズナット

価格:
150,000円(ペア)
(税別)


カラー: ピアノブラック

価格:157,000円(ペア)(税別)






<スタンド:FS 700 S2>



カラー:ブラック、シルバー

価格:
68,000円(ペア)(税別)

H615 (スパイク含まず)×W290×D298mm
質量: 6s / 1本 (充填材無)




2ウェイ・バスレフ型

1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 130mm  コンティニュアム・コーン・ミッド/バス





<706 S2 仕様>

型式
2ウェイ・バスレフ型

使用ユニット
1 x 25mm デカップル・カーボン・ドーム・トゥイーター

1 x 130mm コンティニュアム・コーン・ミッド/バス


周波数帯域
45Hz〜33kHz


周波数レスポンス
(基準値に対し±3dB)

50Hz〜28kHz


感度(2.83V/1m)
84dB


高調波歪
2次及び3次高調波(90dB軸上1m)
<1% 110Hz〜22kHz


公称インピーダンス
8Ω(最低4Ω)


外形寸法
高さ:  280mm

幅:  165mm


奥行:
260mm(キャビネットのみ)
276mm(グリル+ターミナル含む)


質量
6kg

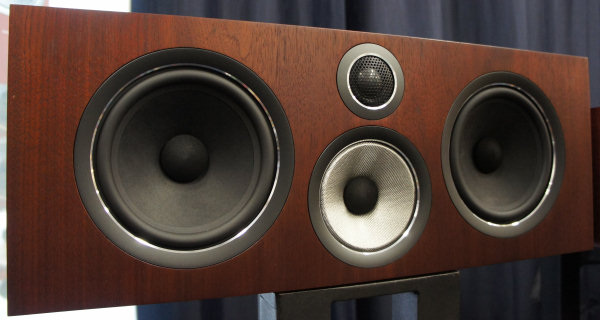

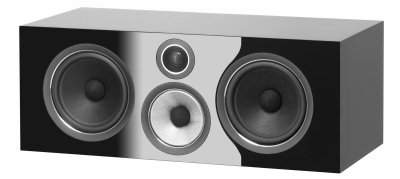

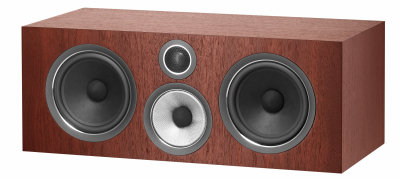

B&W 「HTM 71 S2」



カラー: ローズナット

価格:
175,000円(1本)
(税別)


カラー: ピアノブラック

価格:184,000円(1本)(税別)





3ウェイ・バスレフ型

1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

1 x 100mm  コンティニュアム・コーン FSTミッドレンジ

2 x 165mm  エアロフォイル・プロファイル・コーン・バス




<HTM 71 S2 仕様>
型式
3ウェイ・バスレフ型

使用ユニット
1 x 25mm デカップル・カーボン・ドーム・トゥイーター

1 x 100mm コンティニュアム・コーンFSTミッドレンジ

2 x 165mm エアロフォイル・プロファイル・コーン・バス


周波数帯域
45Hz〜33kHz


周波数レスポンス
(基準値に対し±3dB)

50Hz〜28kHz


感度(2.83V/1m)
89dB

高調波歪
2次及び3次高調波(90dB軸上1m)
<1% 90Hz〜22kHz
<0.5% 120Hz〜20kHz


公称インピーダンス
8Ω(最低3.0Ω)


外形寸法
高さ:  225mm

幅:  590mm


奥行:
285mm(キャビネットのみ)
301mm(グリル+ターミナル含む)


質量
18.3kg

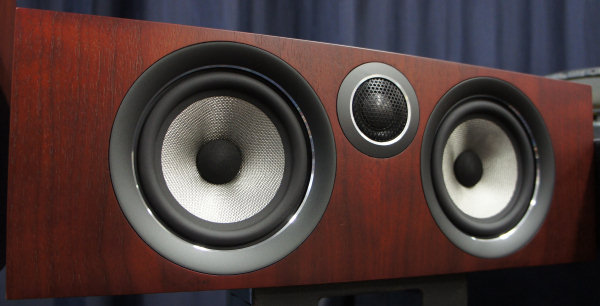

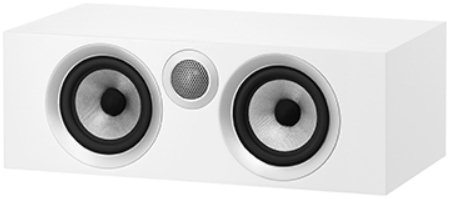

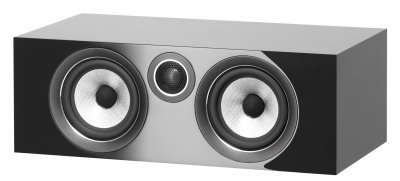

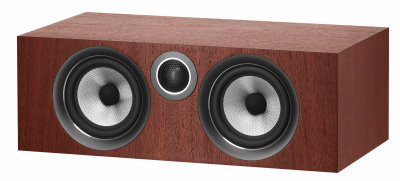

B&W 「HTM 72 S2」



カラー: ローズナット

価格:
105,000円(1本)(税別)


カラー: ピアノブラック

価格:110,000円(1本)(税別)






2ウェイ・バスレフ型

1 x 25mm  デカップル・カーボン・ドーム・トゥイーター

2 x 130mm  コンティニュアム・コーン・ミッド/バス




<HTM 72 S2 仕様>
型式
2ウェイ・バスレフ型


使用ユニット
1 x 25mm デカップル・カーボン・ドーム・トゥイーター

2 x 130mm コンティニュアム・コーン・ミッド/バス


周波数帯域
48Hz〜33kHz


周波数レスポンス
(基準値に対し±3dB)

70Hz〜28kHz


感度(2.83V/1m)
87dB


高調波歪
2次及び3次高調波(90dB軸上1m)
<1% 100Hz〜22kHz
<0.5% 200Hz〜22kHz


公称インピーダンス
8Ω(最低4.3Ω)


外形寸法
高さ:  155.5mm

幅:  480mm


奥行:
260mm(キャビネットのみ)
275mm(グリル+ターミナル含む)


質量
9.11kg
